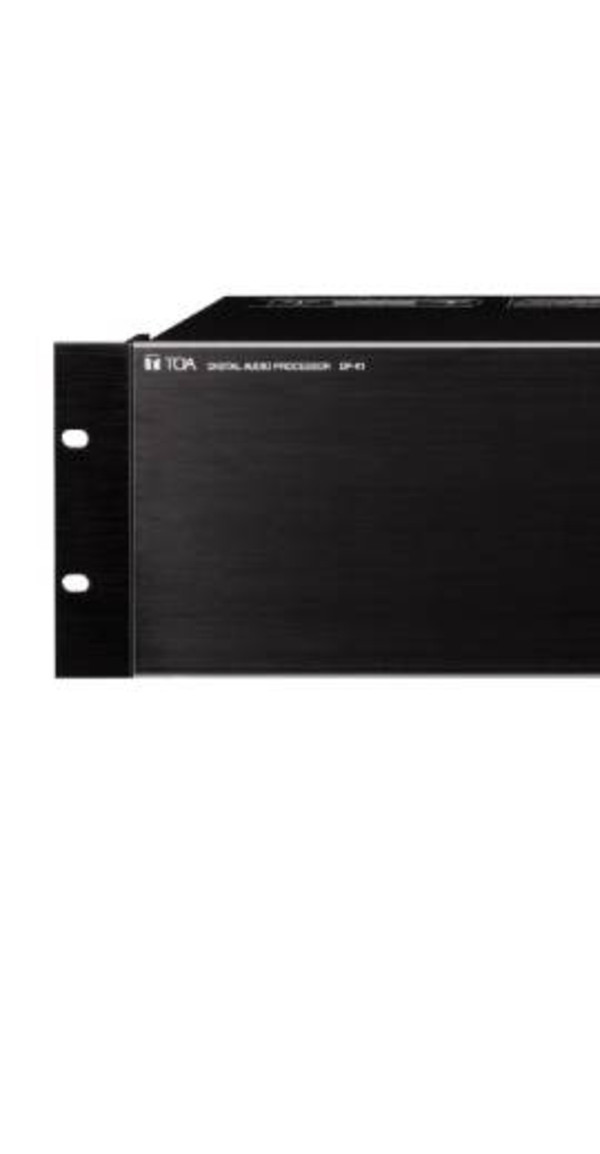

Digital Signal Processor เป็นตัวประมวลผลเสียงแบบดิจิตอลที่ติดตั้งได้กับแร็ค 3U มันมีฟังก์ชั่นการควบคุมเรโซแนนซ์ที่ฟิลเตอร์ที่ดีที่สุดโดยอัตโนมัติ เพื่อปรับปรุงความชัดเจนของเสียง หลังจากการวัดลักษณะเสียงในพื้นที่สถาปัตยกรรม การกำหนดค่าอินพุตและเอาต์พุตที่ยืดหยุ่นจาก 2-IN / 4-OUT ถึง 8-IN / 8-OUT โดยใช้โมดูลเสริม แต่ละฟังก์ชั่นถูกตั้งค่าโดยพีซีโดยใช้ซอฟต์แวร์เฉพาะ การตั้งค่าสามารถเก็บไว้ในหน่วยความจำภายในของหน่วยและสามารถเรียกคืนหน่วยความจำที่ตั้งไว้จากหน่วยโดยไม่ต้องเชื่อมต่อพีซี The DP-K1 is a 3U rack mountable Digital Audio Processor. It features an Automatic Resonance Control function that automatically generates an optimum filter curve to improve sound clarity after measuring the acoustic characteristics in architectural space. It permits flexible configuration of inputs and outputs, from 2-IN/4-OUT to 8-IN/8-OUT using the optional modules. Each function is set by a PC using the dedicated software. The settings can be stored in the unit's internal memory and the stored preset memories can be recalled from the unit without connecting the PC. Specification
- * 0 dB = 0.775 V
| Power Source | 230 V AC, 50/60 Hz |
|---|
| Power Consumption | 40 W (450 mA) |
|---|
| Frequency Response | 20 Hz - 20 kHz, ±1 dB (+4 dB* input) |
|---|
| Input | Max. 8 channels, modular construction (modules optional) |
|---|
| Output | Max. 8 channels, modular construction (modules optional) |
|---|
| IO Configuration | 2-IN/4-OUT, 2-IN/8-OUT, 4-IN/4-OUT, 4-IN/8-OUT, 6-IN/4-OUT,
6-IN/8-OUT, 8-IN/4-OUT, 8-IN/8-OUT |
|---|
Signal Processing | Automatic Resonance Control Function | Parametric equalizer: 20 Hz - 20 kHz, ±12 dB, Q: 0.267 - 69.249 |
|---|
| Level Control | - infinity to +12 dB (0.5 dB steps), with polarity selector |
|---|
| Equalizer/Filter | Parametric equalizer: 20 Hz - 20 kHz, ±12 dB, Q: 0.267 - 69.249
Filtering: High-pass filter 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct
Low-pass filter 20 Hz - 20 kHz, 6 dB/oct, 12 dB/oct
Notch filter 20 Hz - 20 kHz, Q: 8.651 - 69.249
All-pass filter 20 Hz - 20 kHz, Q: 0.267 - 69.249
High shelving filter 6 - 20 kHz, ±12 dB
Low shelving filter 20 - 500 Hz, ±12 dB
Horn equalizer 20 kHz, 0 to +18 dB (0.5 dB steps)
Crossover filter: 20 Hz - 20 kHz,
6 dB/oct, 12 dB/oct, 18 dB/oct, 24 dB/oct |
|---|
| Compressor | Threshold: -16 to +24 dB* (1 dB steps)
Ratio: 1:1, 2:1, 3:1, 4:1, 8:1, 12:1, 20:1, infinity :1
Attack time: 0.02 - 100 ms
Release time: 10 ms - 5 s |
|---|
| Noise gate | Threshold: - infinity to -26 dB* (1 dB steps)
Attack time: 0.1 - 100 ms
Release time: 20 ms - 5 s |
|---|
| Delay | Delay time: 0 - 682.0 ms (0.021 ms steps) |
|---|
| Matrix | 8 × 8
Level control: - infinity to 0 dB (1 dB steps), with polarity selector |
|---|
| Preset Memory | 8 |
|---|
| Auxiliary Function | Key lock function |
|---|
| Setting Software | OS: Windows 2000/XP/Vista (32-bit edition)
Windows 7 (32/64-bit edition)
Control system: 10 BASE - T/100 BASE-TX, Auto-Negotiation, RJ45 connector |
|---|
| Front Panel Section | Preset memory recall knob: 1
Input indicator: Green LED
Output indicator: Green LED |
|---|
| Module Slot (Rear Panel) | Input module slot: 4
Output module slot: 2
Remote control module slot: 1 |
|---|
| Operating Temperature | +5 ℃ to +40 ℃ (41 ゜F to 104 ゜F) |
|---|
| Finish | Panel: Aluminum, hair-line finish, black
Others: Pre-coated steel plate, black, 30 % gloss |
|---|
| Dimensions | 482.6 (W) × 132.6 (H) × 320 (D) mm (19" × 5.22" × 12.6") (excluding projection) |
|---|
| Weight | 7.4 kg (16.3 lb) |
|---|
| Accessory | Power cord (2 m (6.56 ft)) ……1, Rack mounting screw ……4, Rack mounting bracket (preinstalled on the unit) ……2, Blank panel (preinstalled on the unit) ……8, Module mounting screw (spare) ……4, CD (software) …1 |
|---|
| Option | Mic/Line input module: D-921E, D-921F, D-922E, D-922F
Stereo input module: D-936R
Digital input module: D-923AE
Line output module: D-971E, D-971M, D-971R
Digital output module: D-972AE
Remote control module: D-981, D-983 |
|---|
|
